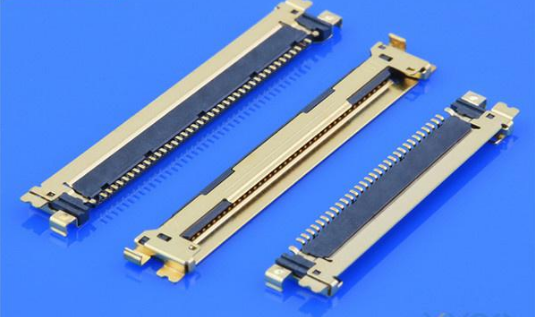

随着人们越来越注重生活质量，关于产品的质量要求越来越高，所以电子产品运用的每一个元器件都要认真考量；就像连接器，就需求经过很多测试，让其具备长期稳定的运用效果，而一些认证是一种技术标准规范，比如连接器有UL认证、ROHS认证、REACH认证等等，今天小编就说说关于UL认证的测试，让大家愈加了解高质量连接器。

1. 加速老化测试：它主要是对连接器中含有rubber（橡胶） 和PVC 材料的产品来做测试。它的测试条件是将产品放入空气流通的烘箱内，rubber 的烘箱内温度为100±2°C 烘烤70个小时； PVC 的烘箱温度为100±1°C烘烤96小时。取出后外观上没有变形，且硬度变化不能超过10个点，如果产品有多种颜色的塑料那么每一种颜色都要做。

2. 注塑应力释放测试：测试条件： ①是要将连接器全部安装好成为成品，不相互配合， ②放在温度最低不低于70°C并且是比客户指定的最高工作温度，（但不高于塑料的RTI值）或是温升测试的最高温度。这两种温度还要高10°C的环境下。 测试结果：产品不能出现任何的扭曲，收缩，或者是其它的变形。 热固性材料不需要做此项测试。

3. 过载测试：测试条件： ①测试所用的电流为产品额定电流的1.5倍。 ②测试电压为产品额定电压值的95%-105%这个范围之内（电流为交流的情况下给的电压值为产品额定电压的75%-80%之间） ③测试时接一个接地保险丝，保险丝的规格由产品的额定电流来定，当产品的额定电流<30A时选用15A的保险丝；当产品的额定电流>30A时采用30A的保险丝。测试的方法为带电插拔50次，每分钟插拔频率<10次。 测试的结果： ①连接器机械结构不失败，接触件无蚀损，或灼烧不影响使用功能。 ②接地的保险丝不能被断开。

4. 温升测试：测试的要求及结果： ① 布点：温升测试点应布在Terminal（接线端子处）当产品的接触端子有压接和板接时，压接端子可以带替板接端子来作。 ② 所有同电流的端子必需串联成一个回路，来通相同的电流。 ③ 用最小的线径串联最多的端子数来做测试。 ④ 测试的环境温度为25±5°C。 ⑤ 当产品的多种端子有不同电流时那么每种端子的测试回路需要分开，并具同时进行。 ⑥ 测试出温度的最高温度不能超过塑胶材料的RTI值。 ⑦ 测试的时间为4小时，温升数据最后15分钟时，每隔5分钟一次，三次连续读数应一致。 ⑧ Typo 0 和typo 1A的产品在不指定电流的情况下，可以不做温升测试。

5. 耐电压测试：测试的要求： ① 必须要在温升测试后立刻就测。（就是要在热状下打耐高压） ② 测试时应选择带电体接触件之间相隔最近的部位来测。 ③ 在带电体与外露不带电金属之间，与外壳之间都要测。 ④ 测试电压一般为AC，如果用DC，那么就得用交流电的1.414倍。 ⑤ Typo 0产品不用做耐电压测试。 ⑥ Typo 1B类型产品采用AC500V。 ⑦ Typo 1A 2 3 4 类型产品采用1000伏在加上产品两倍的额定电压 ⑧ Typo 5 类型产品需要符合相应的成品标准要求，但最低不能低于2200V。 测试结果： 产品能够承受相对应的电压1分钟，而且没有被电弧击穿。

6．耐电弧测试：测试条件跟过载测相同，需多插拔，200次。耐电弧测试主要是针对于绝缘材料，测试后产品塑胶不允许被点燃，不允许有永久性的碳痕。 耐电弧测试在过载测试，温升测试，和耐电压测试后做，并且都需要是同一个样品。

7. 拉力测试：①只针对于压接端子做测试。 ②所承受的拉力应符合线与力的对照表。 ③测试时能承受相对拉力1分钟时间，不允许脱落。

8. 接地阻抗测试：测试的条件： ①测试的电流为40A，无负载情况下测试电压≤6V 60HZ 持续2分钟时间。 测试结果： 阻抗不超过0.1Ω 哪些产品需要做接地阻抗测试： ①有接地端子的连接器，产品上有明确的接地符号。 ②产品上有terminal 金属壳 固定金属件的。 ③接地大部分金属跟terminal 连接的。

9. 燃烧测试：燃烧测试的主要标准为UL94，主要分两种测试方法， ①水平燃烧测试 （测试结果通过后可达HB 级） ②垂直燃烧测试。（燃烧等级可分为V-2 V-1 V-0 5VA 5VB） 12mm火焰燃烧测试条件： ① 在注塑应力释放测试的温度条件中存放7天。 ② 取出放在温度为23°C±2°C湿度为50±5的环境中放置4个小时。 ③ 用12mm高度的为焰，两次燃烧30秒，每次燃烧间隔时间为1分钟。 ④ 燃烧测试的样品长度一般为35mm，厚度为0.5mm。 ⑤ 燃烧测试采用的气体为丁烷。 ⑥ 火焰离开后，燃烧不超过1分钟。 测试通过后阻燃的等级达到V-2等级或V-2等级以上。
