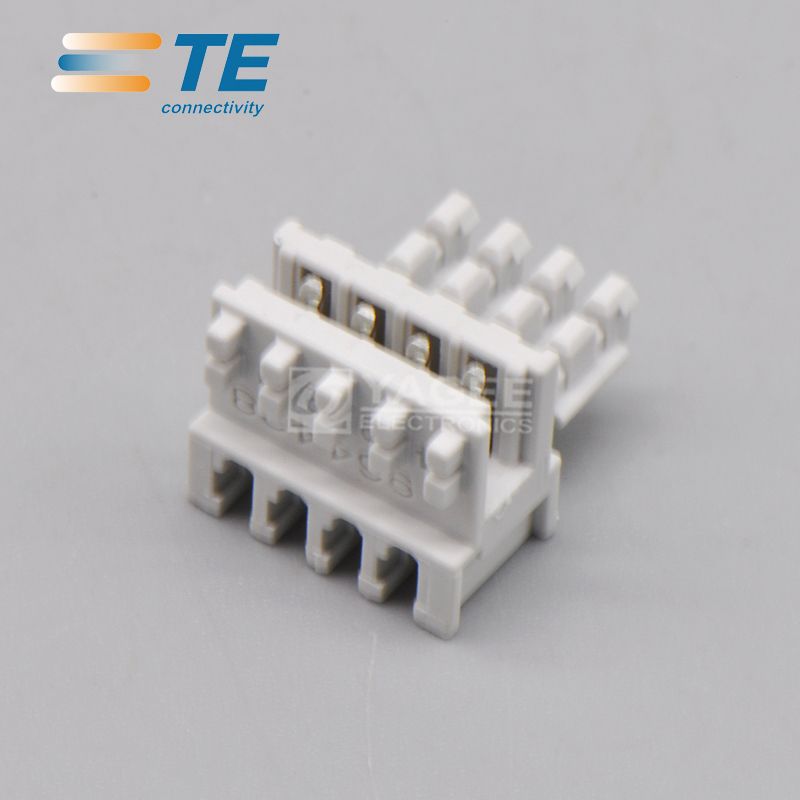

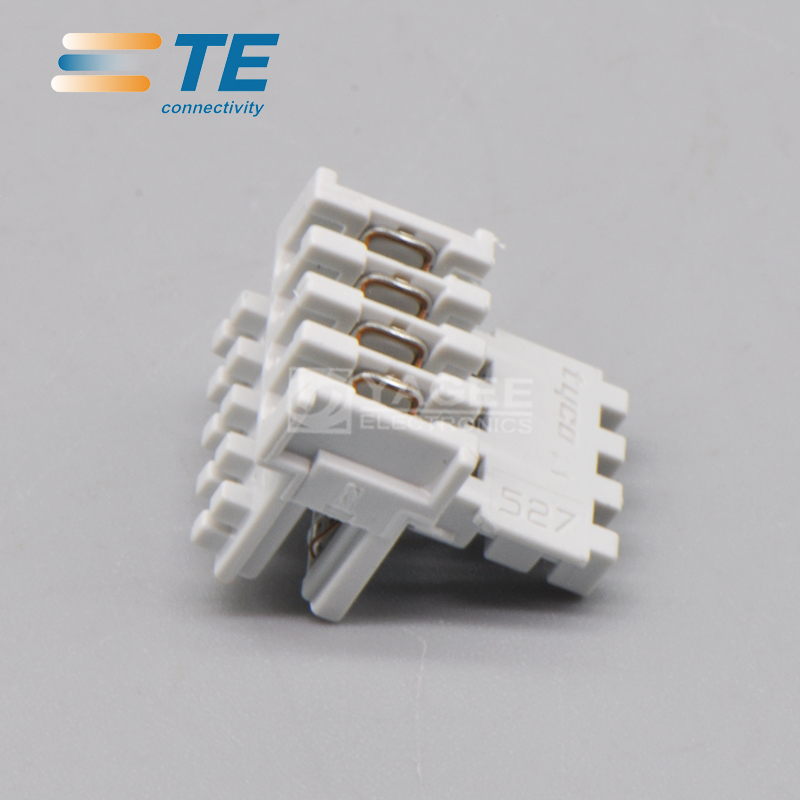

| 连接器系统 | 线到板 |
| 产品类型 | 连接器 |
| 连接器种类 | 母端 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器类型 | 卡缘 |
| 连接器类型 | 连接器组件 |
| 线缆类型 | 分离式导线 |
| Number of Positions | 4 |
| 行数 | 1 |
| 连接器端子负载状态 | 满载 |
| PCB 安装方向 | 直角 |
| 预装 | 是 |
| 绝缘位移插槽数 | 4 |
| 卡进入方式 | 侧 |
| 支座 | 不带 |
| 预装配 | 是 |
| 热插拔 | 否 |
| 工作电压 | 63 V |
| 颜色 | 灰色 |
| 电缆出口角度 | 90° |
| 端子基材 | CuSn4 |
| 端子额定电流（最大值）(A) | 2 |
| 端子接触部电镀材料 | 预镀锡 |
| 端子接触部电镀厚度(µm) | 5 – 12 |
| 端子类型 | 插座 |
| 线缆端接方法 | 刺破式压接 (IDC) |
| 面板安装特性 | 不带 |
| PCB 安装对准 | 不带 |
| 锁夹位置 | 无 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 端子定位力 | 带有 |
| 接合固定 | 不带 |
| 接合对准类型 | 键控 |
| 接合对准 | 带有 |
| 中心线（间距） | 2.5mm[.098in] |
| 壳体颜色 | 灰色 |
| 外壳材料 | PBTP |
| 端盖 | 不带 |
| 壳体种类 | 闭合端 |
| Accepts Wire Insulation Diameter Range | 1.2 – 1.4mm[.047 – .055in] |
| PCB 厚度（建议） | 1.5mm[.059in] |
| 线缆尺寸 | 24AWG[.22 – .25mm²] |
| 高度 | 7.35mm[.29in] |
| 接受电线绝缘直径范围 | 1.3mm[.051in] |
| 卡槽深度(mm) | 5 |
| 工组温度范围 | -40 – 110°C[-40 – 230°F] |
| 电路应用 | Signal |
| 适用于 | PCB 框架, 公端头 |
